您當前所在位置：主頁 > 噴嘴 > 一流體噴嘴 > 扇形 > 廣角扇形噴嘴

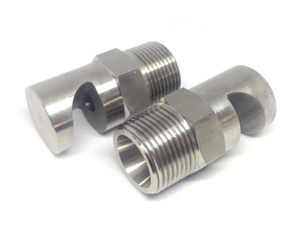

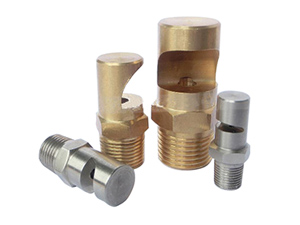

特長

• 可獲廣角的噴霧角度。
• 簡單的構造、不易堵塞。
• 分離型可只更換噴嘴頭。

用途

• 輸送帶、薄膜、集塵機板、玻璃板、板材等的洗凈。
• 輸送帶、屋頂、槽等的冷卻。
• 防火、放熱、防臭、防塵。

材質

• 不銹鋼、黃銅 • 樹脂

廣角扇形噴嘴的設計特點：

W系列廣角扇形噴嘴能產生中等沖擊力的廣角扇形噴霧形狀，噴出的液霧分布均勻，液滴大小中等。圓形噴孔、大而通暢的流道大大減少了阻塞現象。

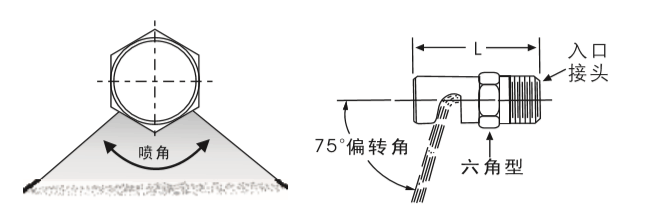

W系列通用廣角噴嘴還適用于空氣與蒸汽的噴流。所有的噴嘴都提供精密加工的導流面，以便可靠、準確地控制偏轉角和噴霧角度。

W 系列通用廣角噴嘴是用堅固的棒材精細制造的，具有外管道螺紋入口接頭。

不同壓力、流量、角度不同噴霧效果

廣角扇形噴嘴的一般應用：

水簾；防火；膠片沖洗；冷卻傳送帶；噴流空氣凈化器板。

廣角扇形噴嘴的性能數據：

空氣和蒸汽

流量代碼	額定噴孔孔徑 (毫米)	空氣流量(升/分鐘)				蒸氣流量(升/分鐘)				噴嘴150毫米處的覆蓋范圍(毫米)
		0.7巴	1.5巴	3巴	3.5巴	0.7巴	1.5巴	3巴	3.5巴	0.7巴	1.5巴
0.50	0.61	4.5	6.4	10.5	11.6	0.16	0.23	0.37	0.41	51	127
0.75	0.71	6.2	9.1	14.7	16.7	0.23	0.33	0.53	0.6	64	140
1	0.84	9.6	13.7	22	25	0.34	0.49	0.8	0.9	76	152
1.5	1.04	15.3	22	36	40	0.54	0.78	1.3	1.5	89	165
2	1.17	19.3	28	45	51	0.68	1.0	1.6	1.8	102	190
2.5	1.32	27	37	60	71	0.95	1.3	2.1	2.5	102	190
3	1.45	31	47	77	85	1.1	1.7	2.7	3.0	127	203
4	1.65	40	57	85	108	1.4	2.0	3.1	3.9	127	228
5	1.85	54	76	124	139	1.9	2.7	4.5	5.0	152	267
7.5	2.31	79	117	189	210	2.9	4.2	6.8	7.6	152	267
10	2.64	110	159	255	290	3.9	5.7	9.2	10.4	178	279
15	3.28	181	260	420	475	6.5	9.3	15.0	17.1	178	305
20	3.76	225	325	520	590	8.0	11.6	18.8	21	216	368
30	4.57	320	465	760	850	11.6	16.8	27	30	216	394

液體

接口尺寸(in.)						流量代碼	額定噴孔孔徑 (毫米)	空氣流量(升/分鐘)									噴流角度
1/8	1/4	3/8	1/2	3/4	1	流量代碼	額定噴孔孔徑 (毫米)	0.2巴	0.3巴	0.5巴	0.7巴	1巴	1.5巴	2巴	3巴	4巴	0 . 5 巴	1 . 5 巴	4巴
●						0.25	0.41					0.11	0.14	0.16	0.20	0.23		83°	117
●						0.50	0.61					0.23	0.28	0.32	0.39	0.46		89°	122°
●						0.75	0.71				0.29	0.34	0.42	0.48	0.59	0.68		106°	125
●						1	0.84				0.38	0.46	0.56	0.64	0.79	0.91		109°	128
●						1.5	1.0			0.48	0.57	0.68	0.84	0.97	1.2	1.4	73°	108	125°
●	●					2	1.2			0.64	0.76	0.91	1.1	1.3	1.6	1.8	83°	113°	129
●	●					2.5	1.3		0.62	0.81	0.95	1.1	1.4	1.6	2.0	2.3	98°	122	133°
●	●					3	1.4		0.75	0.97	1.1	1.4	1.7	1.9	2.4	2.7	86°	112	1269
●						4	1.7		1.0	1.3	1.5	1.8	2.2	2.6	3.2	3.6	97°	123°	132°
●	●					5	1.9	1.0	1.2	1.6	1.9	2.3	2.8	3.2	3.9	4.6	114°	128	142
●	●					7.5	2.3	1.5	1.9	2.4	2.9	3.4	4.2	4.8	5.9	6.8	101°	119	134
●	●					10	2.6	2.0	2.5	3.2	3.8	4.6	5.6	6.4	7.9	9.1	115	133°	145°
●	●					12	2.9	2.4	3.0	3.9	4.6	5.5	6.7	7.7	9.5	10.9	128°	139°	153
●	●					15	3.3	3.1	3.7	4.8	5.7	6.8	8.4	9.7	11.8	13.7	98	113	123°
●	●					18	3.6	3.7	4.5	5.8	6.9	8.2	100	116	14.2	16.4	106°	120	131
●	●					20	3.8	4.1	5.0	6.4	7.6	9.1	11.2	12.9	15.8	18.2	110°	122°	133°
	●					22	4.0	4.5	5.5	7.1	8.4	10.0	12.3	14.2	17.4	20	113°	125°	136°
	●					24	4.1	4.9	6.0	7.7	9.2	10.9	13.4	15.5	18.9	22	115	1319	144°
	●					27	4.4	5.5	6.7	8.7	10.3	12.3	15.1	17.4	21	25	119	135°	148
		●				30	4.6	6.1	7.5	9.7	11.4	13.7	16.7	19.3	24	27	100	110°	121
		●				35	5.0	7.1	8.7	11.3	13.3	16.0	19.5	23	28	32	105°	118°	128°
		●	●			40	5.3	8.2	10.0	12.9	15.3	18.2	22	26	32	36	111	126°	136°
		●				45	5.6	9.2	11.2	14.5	17.2	21	25	29	36	41	115°	130°	1409
			●			50	6.0	10.2	12.5	16.1	19.1	23	28	32	39	46	117	131	140°
			●			60	6.5	12.2	15.0	19.3	23	27	33	39	47	55	120°	134	142°
			●			70	7.1	14.3	17.5	23	27	32	39	45	55	64	123°	137°	146°
			●			80	7.5	16.3	20	26	31	36	45	52	63	73	127°	138°	149
				●		90	8.0	18.3	22	29	34	41	50	58	71	82	120°	133°	140°
				●		100	8.4	20	25	32	38	46	56	64	79	91	123°	136°	145
				●		110	8.8	22	27	35	42	50	61	71	87	100	125°	138	148°
				●		120	9.3	24	30	39	46	55	67	77	95	109	129°	143	150
				●		140	10.3	29	35	45	53	64	78	90	111	128	118°	127°	135°
				●		160	11.1	33	40	52	61	73	89	103	126	146	1210	130°	137
				●		180	11.5	37	45	58	69	82	100	116	142	164	124°	133°	139
				●		210	12.3	43	52	68	80	96	117	135	166	191	128°	139	1459
					●	300	14.7	61	75	97	114	137	167	193	235	275	110°	128	135°
					●	450	17.9	92	112	145	172	205	250	290	355	410	118	132°	138°

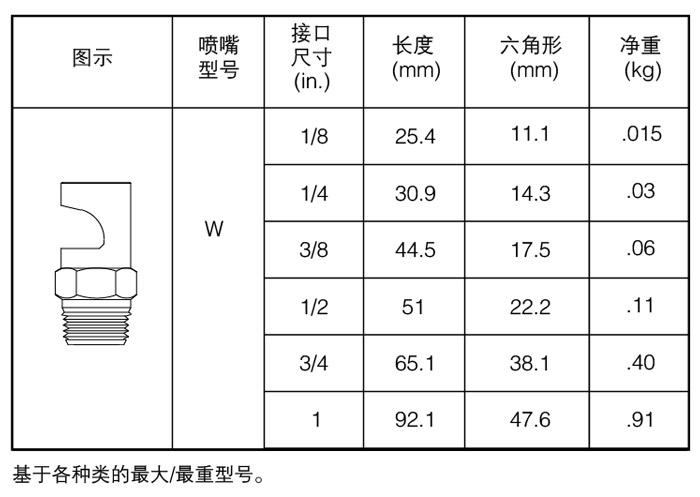

廣角扇形噴嘴尺寸表：

廣角扇形噴嘴資料：點擊下載

噴霧形狀分類：點擊以下圖片進入相關噴嘴產品 >>
